在打印CAD圖紙時，很多用戶會優先選擇黑白打印，這樣可以節省墨水并增強線條對比度。然而，部分用戶在打印時發現CAD仍然輸出彩色圖紙，不知道如何正確設置黑白打印。本文將詳細介紹多種設置CAD黑白打印的方法，幫助你輕松解決問題。

CAD的打印樣式表（CTB或STB文件）控制著打印時顏色的顯示方式。正確設置打印樣式表是實現黑白打印的關鍵步驟。

1、在CAD界面，按下 Ctrl + P 快捷鍵，或點擊“文件”>“打印”，打開打印對話框。

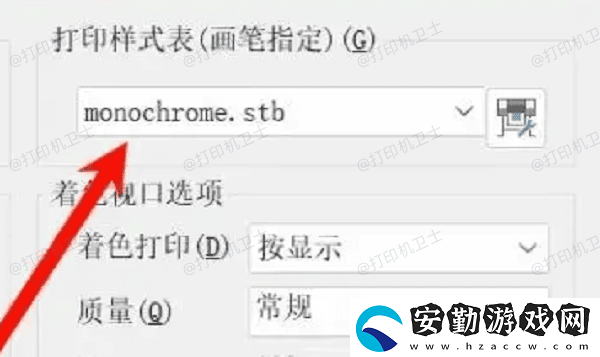

2、在打印樣式表（CTB或STB）下拉菜單中，選擇 monochrome.ctb（黑白打印樣式表）。

3、勾選“使用打印樣式”，確保打印樣式表生效。

4、點擊“預覽”確保圖紙顯示為黑白，如仍有彩色，檢查圖層顏色設置。

5、點擊“確定”進行黑白打印。

如果不想使用打印樣式表，另一種方法是直接將所有圖層改為黑色，這樣無論使用哪種打印樣式，都能實現黑白打印。

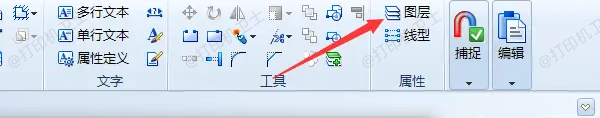

1、在命令行輸入 LA 并回車打開圖層管理器，或者點擊工具欄的“圖層”。

2、在顏色列找到所有彩色圖層，點擊顏色方塊，將顏色改為“黑色（Color 7）”。

3、設置完成后，點擊 關閉。

4、按下 Ctrl + P 打印圖紙，此時所有圖層均為黑色，實現黑白打印。

有時候，即使在CAD中已經設置黑白打印，打印機仍然輸出彩色，這可能是由于打印機驅動或設置問題導致的。如果遇到這個問題，可以使用本站來檢測并修復驅動，確保打印機正確執行黑白打印指令。

1、首先，點擊此處下載并安裝本站。

3、如果檢測到打印機驅動異常，點擊“一鍵修復”，然后重啟打印機。

4、打開電腦控制面板，進入“設備和打印機”，找到你的打印機，右鍵選擇“打印首選項”，將顏色模式改為“黑白”或“灰度”。

5、在CAD中再次進行黑白打印，確保打印輸出正確。

四、使用PDF虛擬打印實現黑白打印

如果打印機本身不支持黑白打印，或者不想修改CAD的打印設置，可以先將CAD圖紙打印成黑白PDF，再進行物理打印。

1、在 CAD 中按下 Ctrl + P 鍵，選擇“打印機/繪圖儀”選項。

2、在打印機列表中選擇 Microsoft Print to PDF 或 Adobe PDF。

3、在打印樣式表中選擇 monochrome.ctb，確保輸出黑白效果。

4、點擊“確定”，選擇保存路徑，將CAD圖紙保存為PDF格式。

5、使用PDF閱讀器打開文件，選擇“黑白打印”或“灰度打印”，進行最終打印。
